IDENTIFIKASI KOMPONEN KOMPUTER BAGIAN HARDWARE KOMPUTER

 IDENTIFIKASI PERANGKAT KOMPUTER

 "Hardware"

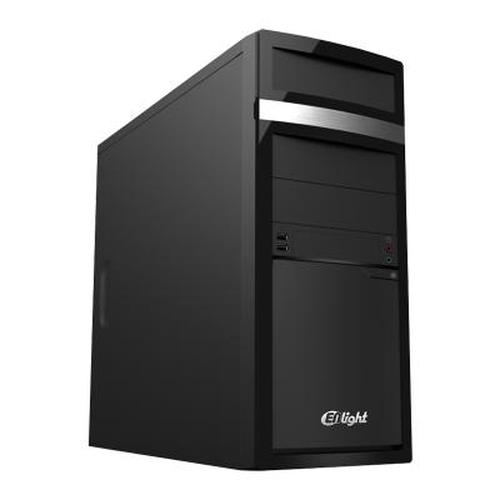

1.      Casing

Merek : enlight EN-4119

Fungsi : melindungi perangkat-perangkat keras didalamnya dari gangguan eksternal. Umumnya berbentuk kotak dengan lebar 30-40 cm, panjang 50-60 cm.

2.      Power Supplay

Merek : enlight 400 W

Fungsi : mengubah arus AC (Alternating Current) menjadi DC (Dirrect Current), sumber daya untuk piranti lainnya.

Konektor yang ada :

-

















   -     -20/24 pin ATX Motherboard (sumber utama motherboard).

-     - 4 pin 12v (P4) 8 pin 12v (EPS) : memberikan daya khusus kepada prosesor 12v P4, EPS untuk        motherboard server.

-      -  6 pin PCle : daya beberapa grapic card berbasis PCle, hanya PC di bidang multimedia, terutama video, dari 3 jalur +2v dan 3 jalur ground.

-       -  4 pin pheriperal power connector (molek) : memasok daya ke komponen hardware dalam casing.

-       -  Floppy (memasok ke floppy disk drive) : jalur molek (4jalur), floppy lebih kecil dari molek.

-   - HDD SATA : kepada harddisk (khusus komponen interSATA, contohnya : harddisk. Memiliki 3 tegangan : +3v, 3v, +5v, 5v.

Arti warna kabel konektor :

-         -  jingga : +33v                 -  coklat      : +33v

-         -  merah  : +5v                  -  ungu        : +5v standby

-         -  kuning : +12v                -  abu-abu  : power good

-         -  biru      : -12v                 -  hijau        : power on

-          - putih    : -5v                   -  hitam      : ground

3.      Processor & kipas processor “Heatsink”

Merek processor : Intel

Fungsi processor : komponen utama/otak komputer, mengontrol dan mengolah perintah yang masuk kemudian dikeluarkan berupa output.



Merek kipas processor : P/N : HS.P300L.001CE

Fungsi kipas processor : mengeluarkan panas dan menggantinya dengan udara segar ke dalam sistem terhadap processor.

4.      RAM (Random Access Memory)



Merek : RC MEMORY

Jenis : PC4300 DDR2 (512MB CL4)

Fungsi : menyimpan data secara sementara

5.      Expansi card

-VGA (Vidio Grapic Adapter) : mengolah data grafis ditampilkan ke monitor

















-Modem : mengubah sinyal digital menjadi sinyal analog, dan sebaliknya, sehingga tersambung ke internet.

-WLAN Card/ LAN Card (Wireless Local Area Network) :  Kartu jaringan komputer yang menggunakan gelombang radio sebagai alat/media transmisi data “nirkabel”. LAN merupakan jaringan yang menghubungkan kompter dengan komputer lainnya, kecepatannya lebih cepat dari WLAN.

-Audio Card : Mengolah audio pada sistem

6.      Motherboard

Merek : Lenovo Rev V1.0

Fungsi :

-Socket processor : (merek ; Intel seri Mc 06 E 8400 inter core TN2 DUO) menghubungkan motherboard dengan CPU (Central Processing Unit). Menggunakan array pin grid (PGA).

-Slot RAM : Untuk memasang memory RAM computer

-Chip Shet : (merek ; SMSC seri sch5617-NS) kumpulan chip-chip dan IC untuk mengontrol proses input output.

-Baterai CMOS : memberi tenaga pada motherboard dalam mengenali konfigurasi yang terpasang, baterai oleh BIS untuk tetap akhtif meskipun listrik dimatikan (fungsi jam serta menyimpan settingan Bios).

-Konektor untuk supplay

-konektor untuk kipas, kipas menempel di casing untuk pendingin dalam piranti PC supaya sistem tetap stabil (merek ; ehentai model 22 12025SH, DC 12v).

-BIOS : Memory permanen, tempat tersimpannya data penanggalan serta pengaturan dari komponen computer.

-Header : menghubungkan front panel

-Slot SATA dan Slot IDE : Menghubungkan Disk Drive (Harddisk/Optical Drive jenis SATA dan IDE)

-Slot Expansi : untuk kartu tambahan, yang umum (ISA, PCI, AGPl, perangkat tambahan ; video card I/O card, sound card).

-Port Input/Output (I/O) : saluran yang menghubungkan perangkat I/O dengan sebuah computer.

              ->port parallel : port komunikasi dari komunikasi dari computer yang datanya dikirim

                 dengan sistem paralel, 8 bit 200 kb/s, digunakan pada hardware (scanner dan

                 proyektor).

              ->port serial (COM1 : 9 pin, COM2 : 25 pin)

              ->port ps/2 : untuk menghubungkan keyboard “hijau” dan mouse “ungu”.

              ->port USB (Universal Unit Bus): menghubungkan flashdisk, mouse USB, keyboard USB.

              ->port VGA : atas  3 baris, 15 pin betina untukmenghubungkan VGA Card ke monitor

              ->port audio : merah muda “mic.in/digital I/O jack”, biru “line.in jack”, hijau ”line.out

                 jack”.

-Front Panel : sekumpulan kabel yang berfungsi untuk menghubungkan bagian dari front panel

              ->kabel HDD : Menyalakan lampu Hard Disk Drive yang sedang bekerja

              ->kabel power LED : menghidupkan lampu LED

              ->kabel reset : menghubungkan dengan tombol restart yang ada di casing

              ->kabel power SW : menghubungkan tombol power yang ada pada casing

7.      HDD & Kabe Data “ Hard Disk Drive”

Fungsi : menyimpan data (sistem operasi)

Kabel data : Kabel ATA (26AW6 E1189529) untuk menghubungkan HDD dengan motherboard, Kabel HDD SATA dari power supplay.



8.      ODD & Kabel Data “Optical Disk Drive)

Fungsi : pemutar CD/ kaset sehingga dapat ditampilkan pada monitor.

Kabel data : Kabel ATA (26AW6 E1189529) untuk menghubungkan HDD dengan motherboard, Kabel HDD SATA dari power supplay.



9.      FDD & Kabel Data “Floppy Disk Drive”

Merek : SONY seri M PF 920

Fungsi : menyimpan data maksimal 1,44 MB

Kabel Data : Kabel ATA/IDE “Integrated Drive Electronics” menghubungkan floppy dengan motherboard.
